AEC-Q200被动器件检测

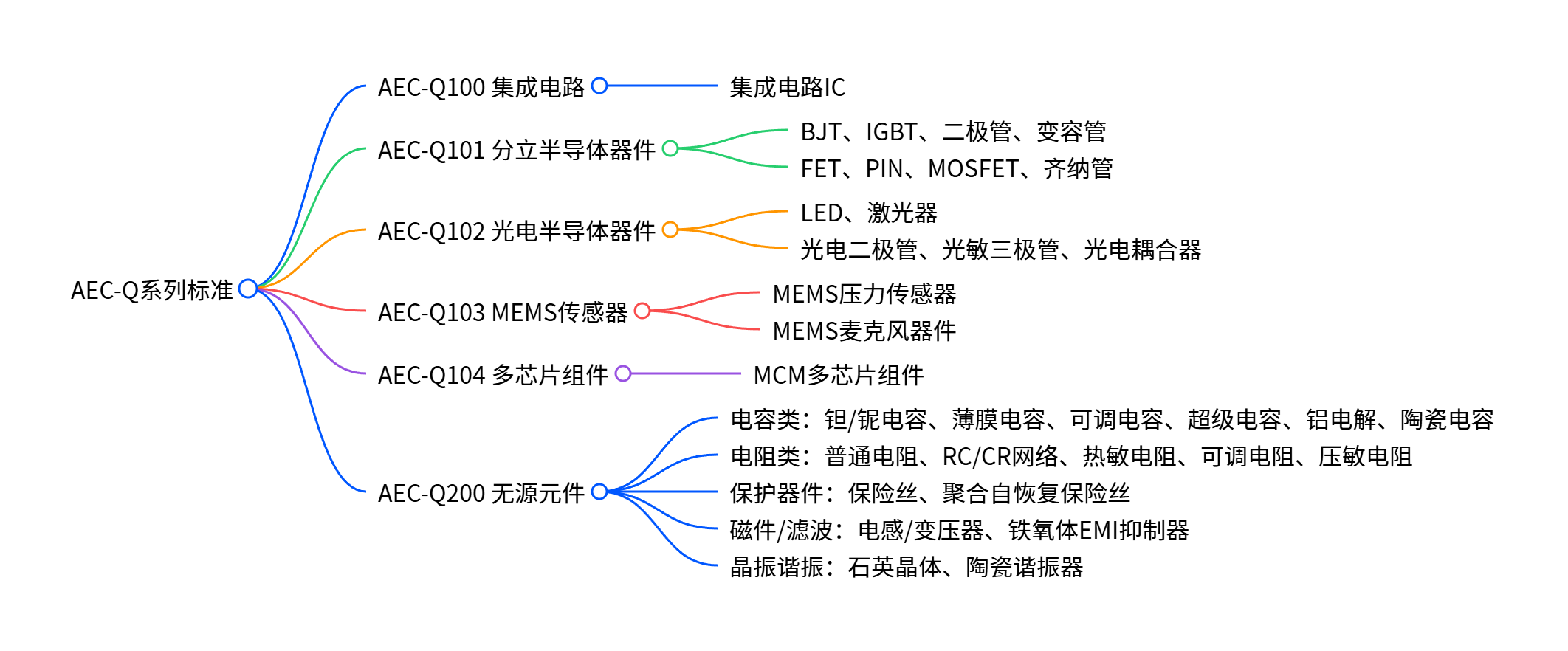

AEC-Q200 是针对汽车无源元器件的车规可靠性测试标准，诞生于 20 世纪 90 年代汽车电子化高速发展阶段。

随着汽车电子化快速发展，车载阻容感等无源元器件数量大幅增加。汽车工况恶劣，长期面临高低温循环、高温老化、振动、湿热等严苛应力，普通民用元器件可靠性不足，容易发生失效，带来整车安全隐患。

早期车企各自制定认证标准，规范不统一、认证重复、供应链成本高、通用性差。为解决行业乱象，北美三大车企联合成立 AEC 汽车电子委员会，针对无源器件专门制定 AEC-Q200 可靠性测试标准，于 1996 年发布。

该标准统一了车载无源元件的测试方法与可靠性门槛，通过各类加速应力测试验证器件车载适配能力，后续不断迭代适配无铅工艺与新能源汽车高压场景，现已成为全球车载无源器件的通用准入车规标准。

开展 AEC-Q200 测试是无源元器件进入汽车供应链的必要条件：

首先，它是全球车企统一准入门槛，无对应合格报告无法供货车载市场；

其次，车辆工作环境远严苛于消费电子，该标准通过温度循环、湿热、振动、高温带电老化等加速测试，模拟车辆十余年使用工况，剔除易失效元器件。

从安全角度，阻容感、保护元件失效会造成电控、高压系统故障，测试可从源头降低行车故障与整车大规模召回风险。

同时标准统一了全行业测试规范，避免多车企重复认证，节约检测与研发成本。

现行 Rev E 版本新增新能源高压器件专属测试条款，适配电动车 BMS、快充系统需求；且与 IATF 16949 质量管理体系配套，形成生产管控 + 元器件可靠性验证的完整车规体系，是车载无源元件可靠性的核心证明依据。

AEC-Q200测试项目

测试类别	测试项目	测试目的
机械物理类	外观、尺寸测量	核对封装外形、丝印、引脚尺寸，无缺损、裂纹、标识清晰
	可焊性测试	验证引脚镀层上锡能力，模拟SMT焊接制程
	耐焊接热（回流焊热冲击）	模拟多次PCB回流高温，考核封装耐热开裂能力
	端子强度测试	引脚拉力、弯折、扭力测试（直插器件必做）
	振动测试	随机振动/正弦振动，模拟行车颠簸，检查引脚断裂、器件脱落
	机械冲击	模拟路面撞击、装配磕碰，验证封装结构强度
	耐溶剂测试	浸泡清洗溶剂，检验丝印、涂层不脱落、腐蚀
	湿度敏感等级MSL	塑封元件防潮分级，管控仓储开封时效
温湿度环境应力	温度循环TC	-40℃~125℃快速高低温切换，循环上千次，考核热胀冷缩分层开裂
	高温存储HTS	最高150℃长期无偏压存放，验证封装、基材耐长期高温老化
	湿热偏压HUM BIAS	85℃/85RH+额定电压，高湿带电加速腐蚀，排查漏电流、绝缘失效
	湿热无偏压	高温高湿不带电，单独考核防潮、抗水解能力
电应力耐久寿命	高温工作寿命HTOL	额定温度+满额定电压/电流长期带电老化，模拟整车10~15年使用
	间歇寿命测试	周期性通断电，模拟车载频繁启停工况
	过压/过负荷测试	短时超额定电应力，验证抗瞬时冲击能力
	绝缘耐压	高压绝缘测试，杜绝漏电、击穿风险（电容、电感重点项）
器件专属专项	电容类专项（浪涌、纹波电流、漏电流等）	浪涌电流测试、纹波电流耐久、容量损耗温漂、漏电流稳定性
	电阻类专项（过载、TCR温漂等）	短期过载、脉冲负荷、电阻温漂TCR测试
	电感/变压器专项（饱和电流、匝间绝缘等）	直流电阻DCR老化、饱和电流耐久、匝间绝缘
	保护元件专项（脉冲冲击、循环耐久等）	脉冲冲击寿命、反复过流/过压循环（压敏、自恢复保险丝、TVS）
	晶振/谐振器专项（频率温漂、稳定度等）	频率温漂、振动后频偏、高温频稳定度
失效判定标准	电参数漂移检测	测试前后检测电气参数，参数漂移不得超出规格允许范围
失效判定标准	物理外观检测	器件不得出现开裂、分层、短路、开路、封装鼓包、引脚断裂，无批量失效

*注意：有些检测项目并不适用于电感器

溶剂抵抗检测项目适用于油墨标记部件，不适用于激光标记部件。而车规级电感采用激光印字，因此该项标准不适用于车规级电感;
ESD静电放电检测对电感类产品无要求;
可燃性检测主要适用于外露固化树脂或塑料材料的部件。核心材料为金属磁芯和铜线的电感器，该项目无需检测。

AEC-Q200 测试的意义

AEC-Q200 是车载无源元器件通用可靠性测试标准，对汽车电子供应链、整车安全与行业发展具备关键意义。

在行业供应链层面，该标准统一了全球车企、一级供应商的元器件测试条件与判定规则，解决了过去各厂商认证规范割裂、元件重复送检的问题，一次认证可通用全行业，大幅降低元器件厂商和整车厂的检测、研发与供货成本，简化物料准入流程。

从整车可靠性角度，车辆长期承受宽温循环、持续振动、高温高湿、焊接热冲击等极端工况，民用元器件无法满足长期使用要求。AEC-Q200 通过高温老化、湿热偏压、机械冲击等加速应力测试，模拟车辆 10 至 15 年全生命周期工况，提前剔除易出现参数漂移、封装开裂、短路开路的劣质器件，从源头减少车载电子故障。

在行车安全层面，阻容感、保护元件是电控、电池高压系统的基础部件，器件失效极易引发电路故障甚至安全事故。严苛的电应力、过负荷测试能够验证器件抗冲击能力，有效降低整车故障、大规模召回的经济与安全风险。

同时标准持续迭代，新增适配新能源汽车高压平台的测试项目，支撑电动化、车载电控发展；并与 IATF 16949 质量管理体系互补，形成生产管控 + 元器件可靠性验证的完整车规准入体系，成为无源元件进入汽车供应链的硬性门槛。

AEC-Q200 测试核心关注点

确认装车温区等级、量产同款样品与规格参数边界，保证测试基础合规；
根据电阻、电容、电感等器件类型匹配专属测试项目，新能源车高压器件加强绝缘、浪涌相关测试；
严控温度循环、湿热偏压、高温带电寿命、振动冲击等核心应力试验条件，不得缩短试验时长、简化工况；
执行双重失效判定，同时核查电气参数漂移与封装物理损伤，完整留存全部试验原始数据；
选用现行最新标准版本，出具带 CNAS 资质完整报告，满足车企、一级供应商准入审核要求。

HWD-华威达提供AEC-Q200全套测试及认证一站式服务，助力企业产品进入汽车电子供应链。
